CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA BƠM LY TÂM |
 |
Xét sơ đồ kết cấu của một bơm ly tâm đơn giản trên hình sau đây, ta thấy bơm ly tâm gồm có các bộ phận chủ yếu sau : |
|
1. Cấu tạo của bơm ly tâm:
Xét sơ đồ kết cấu của một bơm ly tâm đơn giản trên hình sau đây, ta thấy bơm ly tâm gồm có các bộ phận chủ yếu sau :
Bánh
công tác: kết cấu có 3 dạng chính là cánh mở hoàn toàn, mở một phần và
cánh kín. Bánh công tác được lắp trên trục của bơm cùng với các chi tiết
khác cố định với trục tạo nên phần quay của bơm gọi là Rôto. Bánh công
tác được đúc bằng gang hoặc thép theo phương pháp đúc chính xác. Các bề
mặt cánh dẫn và đĩa bánh công tác yêu cầu có độ nhẵn tương đối cao (tam
giác 3 đến 6) để giảm tổn thất. Bánh công tác và Rôto của bơm đều phải
được cân bằng tĩnh và cân bằng động để khi làm việc bánh công tác không
cọ xát vào thân bơm.
Trục bơm: thường được chế tạo bằng thép hợp kim và được lắp với bánh công tác thông qua mối ghép then.
Bộ phận dẫn hướng vào. Hai bộ phận này thuộc thân bơm thường
Bộ phận dẫn hướng ra (buồng xoắn ốc) đúc bằng gang có hình dạng tương đối phức tạp.
Ống hút. Hai loại ống này có thể làm bằng gang đúc, tôn hàn hoặc cao su.
Ống đẩy.

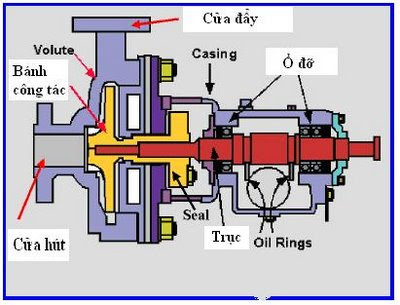

Hình 1: Các bộ phận của bơm ly tâm
Một số dạng của bánh công tác của bơm ly tâm thường được sử dụng
Hình 2: Các dạng bành công tác
2. Nguyên lý hoạt động của bơm ly tâm :
Trước
khi bơm làm việc, cần phải làm cho thân bơm (trong đó có bánh công tác)
và ống hút được điền đầy chất lỏng, thường gọi là mồi bơm .
Khi
bơm làm việc, bánh công tác quay, các phần tử chất lỏng ở trong bánh
công tác dưới ảnh hưởng của lực ly tâm bị văng từ trong ra ngoài, chuyển
động theo các máng dẫn và đi vào ống đẩy với áp suất cao hơn, đó là quá
trình đẩy của bơm. Đồng thời, ở lối vào của bánh công tác tạo nên vùng
có chân không và dưới tác dụng của áp suất trong bể chứa lớn hơn áp suất
ở lối vào của bơm, chất lỏng ở bể hút liên tục bị đẩy vào bơm theo ống
hút, đó là quá trình hút của bơm. Quá trình hút và đẩy của bơm là quá
trình liên tục, tạo nên dòng chảy liên tục qua bơm.
Bộ phận dẫn
hướng ra (thường có dạng xoắn ốc nên còn gọi là buồng xoắn ốc) để dẫn
chất lỏng từ bánh công tác ra ống đẩy được điều hòa, ổn định và còn có
tác dụng biến một phần động năng của dòng chảy thành áp năng cần thiết.
|
|
|
|
|
|
|
|
|
|
|
|
